为嵌入式设备测量子系统功耗

使用Otii对子系统进行功耗分析

对子系统功耗进行测量，并与被测设备（DUT）的整体功耗结合起来，能够更加清晰测出能耗和能效。

通过测量被测设备（DUT）各个子系统的功耗，用户可更深入理解设备内部能量流动，并且识别出功耗最高的组件，从而有助于将研发工作聚焦到最能提升能效和电池寿命的部分。

该设置可与Otii Arc和Otii Ace无缝配合，实现精准的双通道功耗剖析。

比如，主要通道可以为整个DUT供电并同时测量整体功耗——跟踪来自电池侧的电流、功率和能量。次通道能够监测具体的某一个子系统，比如射频模块或者传感器模块。

所需产品

• Otii Arc Pro 或 Otii Ace Pro仪器
• Otii桌面应用程序（官网免费下载）

连接方式

步骤一：通过USB线连接Arc/ Ace仪器到计算机。如需，通过电源插座连接外部电源。

步骤二：将Arc/ Ace的香蕉插头“+”极连接到DUT的电池“+”极或者电源“+”极端子。

步骤三：连接Arc/ Ace的香蕉插头“-”极到DUT的电池“-”极或者电源GND。

步骤四：在子系统供电电源线上串联连接一个外部分流电阻（R）。该分流电阻的阻值需要经过计算，以保证两端的电压降小于Arc/ Ace仪器数据表里给出的差分电压测量的数值（Arc 电压降 ±81.2 mV，Ace：±102.4 mV）。

步骤五：连接ADC + 到分流电阻的高值一侧，这也是子系统电压的测量节点。

步骤六：连接ADC - 到分流电阻的低值一侧。

步骤七：连接AGND到DUT的地GND。

Otii软件操作

步骤一：在左侧控制区域Add（添加） Arc/ Ace设备，也可以右击给设备重命名。

步骤二：给DUT设置电压值。默认选择“power box（电源盒）”模式。为DUT设置OC过流保护的电流值。

步骤三：在“ADC resistor(ADC电阻)”框中输入分流电阻的值。

步骤四：在Channels（通道） 区域，选择想要录制的测量通道。比如“Main current (主电流)” “Main voltage (主电压)”，或者“ Main power(主功率)”，还可以为子系统测量选择“ADC current(ADC 电流)”“ADC voltage(ADC电压)” “ADC power(ADC功率)”等通道。以上通道的数据都会显示在曲线图中。

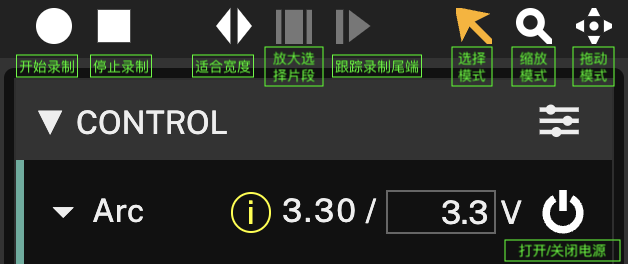

步骤五：点击左上角开始 按钮，开始录制。此时设备尚未供电，用户会看到噪声纹波。

步骤六：在Arc/ Ace设备名称旁边，点击“On”按钮打开电源。从现在开始，DUT数据将开始录制。
