利用UART日志进行功耗调试

嵌入式设备功耗调试

充分释放物联网和嵌入式设备的节能潜力，关键在于对电源消耗因素的深入理解。

本测量场景可直接将异常电流峰值、瞬时能耗等问题与 UART 输出直接关联，从而精准定位需要优化的具体环节。

将被测设备（DUT）的电池接口与UART引脚连接至 Otii Arc/Ace Pro。Otii Arc/Ace Pro 能够根据 Otii 应用程序中的设置为 DUT 供电。同时，Otii Arc/Ace Pro 会测量电流、电压和功率，并收集通过 UART 发送的日志数据。UART 日志信息将显示在Otii软件界面的图表下方，并自动与正在进行的功率测量进行关联。选择某个测量片段时，相关的 UART 日志也会自动标记出来，方便追踪和分析。

所需产品

• Otii Arc Pro 或 Otii Ace Pro
• Otii桌面应用程序（官网免费下载）

连接方式

步骤一：通过USB数据线连接Otii Arc/ Ace Pro 到电脑上。如果需要的话，可外部连接电源。

步骤二：连接Otii Arc/ Ace的香蕉插头“+”极 连接到 DUT 的正极电池连接器或电源连接器。

步骤三：将Otii Arc/Ace 的香蕉插头“- ”极连接到 DUT 负极电池连接器或电源连接器GND。

步骤四：将 DUT 的接地GND 连接到Otii Arc/Ace 的 DGND。（只有 Otii Ace 才需要这样做，因为Ace仪器的扩展端口和香蕉插头是隔离的。）

步骤五：将带有UART功能的DUT的 TX （信息输出端）引脚连接到 Arc/Ace 的 RX（信息输入端）。

Otii软件操作

步骤一：进入通道(Channels) 配置界面，勾选需记录的测量通道参数，比如“主电流（Main Current）”， “主电压（Main Voltage）”， “主功率（Main Power）”。所选通道的测量数据将实时显示在录制曲线。

步骤二：点击UART log以启用UART日志功能。

步骤三：设置设备通信参数。设置被测设备的Baudrate（波特率），默认数值为115200。

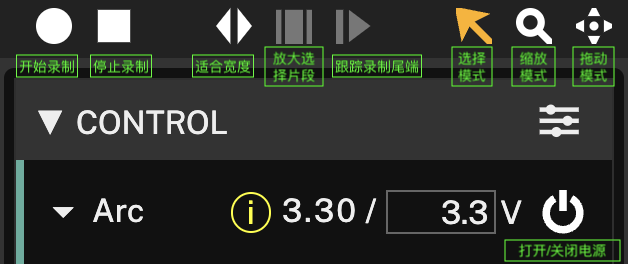

步骤四：点击顶部左上角Start（开始） 按钮。此时还未供电，用户可看到噪声纹波。

步骤五：设置Ace/ Arc的电压数据，然后点击打开电源”On“，给被测设备供电，开始测量。

分析测量数据

1. 分析UART日志。UART日志会显示在录制曲线下方，根据个人偏好，用户可以选择 real-time（实际时间）、wall time（挂钟时间），或者不显示时间。
2. 在当前录制曲线里标记一个片段，该片段里相应的UART信息也会被同时标记出来。反向操作也同样适合。如果选择一条或者几条UART日志信息，该时间帧对应的录制曲线也会被标记出来。如果仅选择一条UART日志信息，那么曲线里将突出显示1微秒的时间点。按住Shift+单击，或者Shift+向上/下箭头，可以选择多条UART信息。
3. 复制UART日志。选择一条或者多条UART日志信息以后，选中Ctrl-C（Windows系统）或者Cmd-C（Mac系统）可以复制。或者右键单击，然后选择copy log来复制UART日志。

请注意，在产品准备投入生产时，为了避免不必要的能量浪费，请取消固件里的UART日志功能。
